1.ตัวกรองอากาศ (Filter)
ตัวกรองอากาศจะทำหน้าที่กำจัดสิ่งสกปรกฝุ่นละอองรวมทั้งไอน้ำที่ปะปนมากับลมอัดหลักการทำงาน คือ ลมอัดที่ไหลเข้ามาจะผ่านแผ่นบังคับทิศทางการไหลทำให้ลมอัดเกิดการไหลวนและเกิดแรงเหวี่ยงหนีศูนย์ ละอองน้ำและสิ่งสกปรกต่าง ๆ จะไปปะทะกับผนังลูกถ้วยและจกลงสู่ด้านล่าง น้ำที่ถูกสะสมอยู่ตรงส่วนล่างของลูกถ้วยจะต้องถูกถ่ายออกเมื่อน้ำมีระดับสูงขึ้นมิฉะนั้นอาจถูกลมพัดพาเข้าไปในวงจรได้ หลังจากนั้นลมอัดจะผ่านใส่กรองซึ่งจะกรองฝุ่นละอองต่าง ๆ ไม่ให้ปนเข้าไปกับลมอัด ฝุ่นละอองเหล่านี้เป็นตัวทำให้ไส้กรองค่อย ๆ อุดตันดังนั้นจึงต้องมีการตรวจสอบ ทำความสะอาด และเปลี่ยนตามระยะเวลาที่กำหนด การระบายน้ำทิ้งอาจจะใช้ตัวระบายน้ำอัตโนมัติ ซึ่งจะระบายน้ำออกเองเมื่อระดับน้ำสูงถึงระดับที่กำหนด
รูปที่ 2.2 แสดงโครงสร้างและสัญลักษณ์ตัวกรองอากาศ

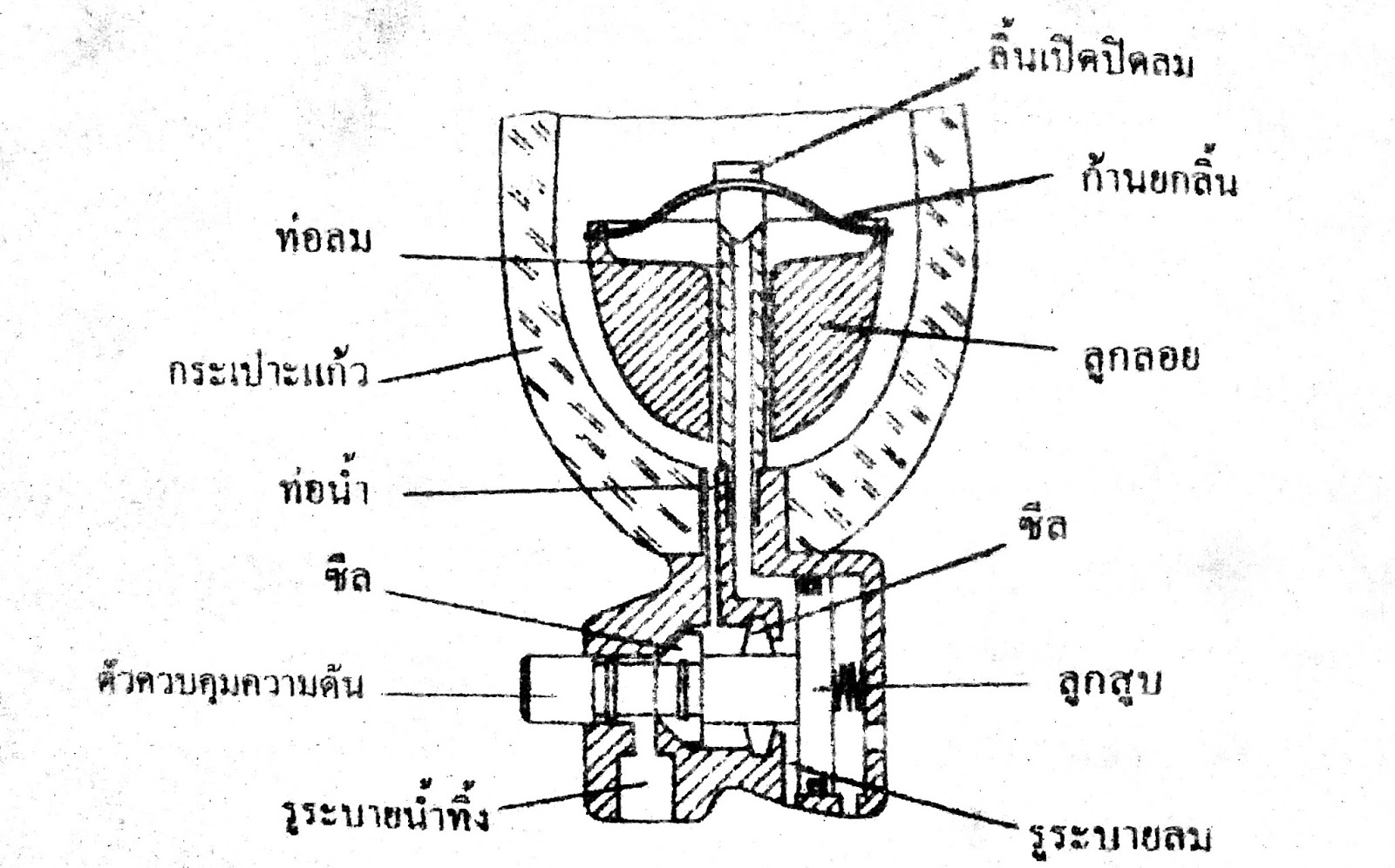

ตัวระบายน้ำอัตโนมัติ (Auto Drain) จะต่ออยู่ทางด้านล่างของตัวกรองอากาศในกรณีที่มีน้ำอยู่ภายในจะทำให้ลูกลอยยกตัวขึ้นเปิดลิ้นให้ลมอัดน้ำให้ละบายออกสู่ภายนอกนอกจากนั้นยังสามารถระบายน้ำออกจากระบบได้ด้วยวิธ๊การใช้มือกดอีกด้วย
